HU80C32/HU80C52
8-bit Microcontroller

제품의 개요

The HU80C32/52 제품은 최신 CMOS 공정을 이용해 제작된 8-bit microcontroller로, 256 byte의 내부 RAM 과 8K byte의 내부 ROM(HU80C32는 ROMless) 4개의 8-bit I/O 포트, 3개의 16-bit 타이머, 6개의 인터럽트 소스, 2-level 인터럽트 우선처리 기능과 full-duplex UART를 내장하고 있다.

외부 메모리를 사용할 경우 Address 범위는 최대 64K까지 확장 가능하며(프로그램 또는 데이터), 절전 모드는 Idle 모드 및 Power Down 모드를 모두 지원 하고 있다.
HU80C32/52는 5V 에서 24MHz 까지 사용할 수 있으며, 40-pin DIP 또는 44-pin PLCC 패키지로 공급되고 있으며, 광범위한 응용분야에 사용되는 고성능 microcontroller 이다.

주요 사양

• Internal Memory
  • ROM:8K x 8-bits(HU80C32:ROMless)
  • RAM:256 x 8-bits
• External Memory Addressing
  • Up to 64K Program Memory Space
  • Up to 64K Data Memory Space
• Timer
  • Two 16-bit Timer/Counters
• Interrupt Source
  • Six Interrupt Sources
• Two-Level Interrupt priority
• Boolean Processor(Single-bint Logic)
• Full Duplex UART
• I/O ports
  • Four 8-bit Ports
• Two Types of Power Saving Mode
  • Idle Mode
  • Power Down Mode
• Operating Volage:5V
• Operating Frequency:12MHz
• Package Type
  • 40-pin PDIP
  • 44-pin PLCC

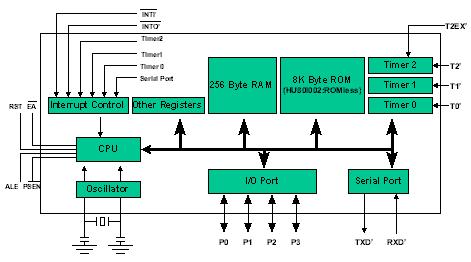

블록 다이어그램
