1. 기본 시스템의 블록도
마이크로파 ID 카드 시스템의 기능은 범용의 IC 카드 시스템과 같이 카드내의 메모리를 read/write하는 것이다.
단, 질문기와의 사이에서 전기적인 접촉점을 갖지 않기 때문에 데이터의 전송은 마이크로파 통신으로 한다. 통신은 공간을 통하여 실시되기 때문에 질문기 카드의 양쪽에 RF 블록을 가진다.

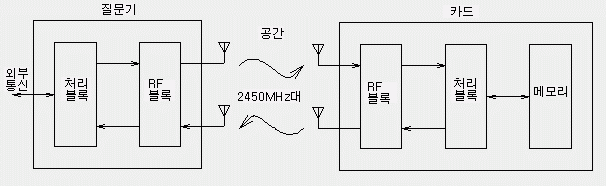

[기본 시스템 블록도]
2. 통신 시퀀스
통신은 반이중 통신으로 실시되며, 시간축은 라이트 시퀀스와 리드 시퀀스로 분할된다.
라이트 시퀀스
라이트 시퀀스에서 질문기는 써넣기 데이터로 반송파를 단속한 A1D 방식으로 변조하여, 전력증폭후 카드로 향해 송신된다.
카드는 수신 전력을 AM 복조하고, 베이스밴드 신호 증폭한 다음, 데이터 처리부에 입력된다.
리드 시퀀스
리드 시퀀스에서 질문기는 무변조의 반송파를 계속 송출한다.
카드는 수신한 반송파에 리드 데이터로 BPSK 변조를 걸어, 안테나에 의해 재복사한다. 질문기는 수신전력의 위상을 송신전력의 기준위상과 비교하는
동기검파(homodyne 검파)에서 복조된 다음, 수신 데이터 처리부에 입력된다.

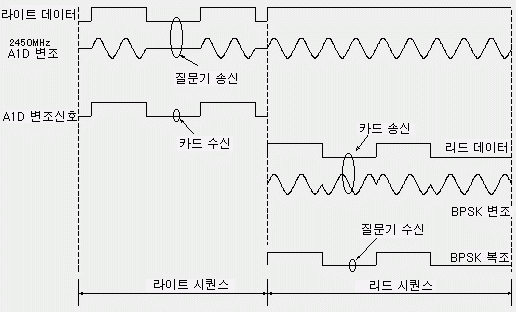

[통신 시퀀스의 개념도]
|
